В помощь потребителю

ОСНОВНЫЕ ТЕРМИНЫ

Бетон

Это материал, полученный путем  смешивания  цемента, крупнозернистого  и мелкозернистого  добавочного материала и воды, с или без включения  химических  добавок, минеральных добавок или волокон, которые улучшают  его свойства  при гидратации  цементаю

Состав бетон

Состав  бетона и составляющих  материалов для проектного и предписанного  бетона нужно  выбрать таким образом, чтобы  удовлетворить требования, определенные для бетонной смеси и затвердевшего бетона, включающие консистенцию, плотность, прочность и долговечность, учитывая притом производственые  процессы и предусмотренный  метод для исполнения  бетонных работ. Когда  в спецификации  бетона не  детайлизированы типы  или классы  составляющих  материалов, то производитель должен их   выбрать  с такой  пригодностью, которая  установлена в предписаниях и которые учитывают все особенности места  использования вместе со  специфическими  условиями  окружающей  среды.

В этом случае для каждого   предписанного  бетона  определяется  его  состав по заданным параметрам.

Выбор  цемента

У цемента должна быть   установленная пригодность, имея ввиду следующее:

  • способ исполнения  строительных  работ;
  • предназначение  бетона;
  • условия при которых  он выдерживается (например топлинная обработка);
  • размеры  конструкции  (екзотермия)
  • условия  окружающей  среды, на которых будет  подвергнута конструкция;
  • потенциальная  реактивоспособность  добавочного  материала относительно щелочей в составляющих материалов.

Выбор  добавочных материалов

Общие положения

Тип и категории  добавочного материала, например зернометрический  состав, содержание  плоских зерен, устойчивость на замерзание /размораживание, устойчивость на износ, содержание мелких частиц,  выбираются, имея ввиду  следующее:

  • способ исполнения  строительных  работ;
  • предназначение  бетона;
  • условия  окружающей  среды, на которых будет подвергнута  конструкция;
  • все  требования для открытых поверхностей и для   добавочного материала или для механического  исполнения окончательных работ  бетона.

Изпользование  химических  добавок

Общее  количество химических  добавок, не должно  превышать  максимальную дозу, рекомендуемую их  производителем , а также  не должно  превышать  50 g от каждой  химической  добавки (в том  виде, в котором она  поставлена) для килограмма цемента, кроме если установлено и имеется ввиду  влияние большей  дозы на характеристики и долговечность  бетона.

Химические добавки, которые  используются в количествах, не меньше  2 g/ на kg  цемента, нужно   диспергировать в определенной части  воды для   бетона, за исключением  случаев, когда  гомогенное  диспергирование  невозможно (например, когда они  образуют гель). В этом  случае можно  использовать другие методы для их  добавления  в бетон.

Если общее  количество жидких добавок превышает   3 l/m3 бетона, то при определении  водоцементного отношения нужно иметь ввиду их  водное содержание.

Когда  изпользуется  больше одной  добавки, то   совместимость всех добавок  нужно  проверить   в самом начале.

Изпользование  воды для бетонной смеси

Рециклированная вода от производства бетона сама по себе  или в комбинации с питьевой или подпочвенной водой можно  изпользовагь  как для приготовления  бетонной смеси для конструкции с или без армировки или бетонированных металлических деталей, а также  и для предварительно напряженных  элементов, при условии что  выполнены требования  EN 1008.

Прочность на давление

Когда  определяется  прочность  бетона, это нужно сделать на основе  изпытании с помощью  цилиндров с размерами 150/300 mm, или с помощью кубиков с размерами страны  150 mm, в соответствии с EN 12390-1 , приготовленные и выдержанные   согласно EN 12390-2, от проб, взятых согласно EN 12350-1.

Плотность

В зависимости от  плотности  в высушенном  в сушильне состоянии бетон разделяется на обычный, легкий или тяжелый бетон. Когда  определяется его  плотност в изсушенном в сушильне состоянии, замер осушествляется  согласно EN 12390-7. Плотность  обичного бетона в высушенном в сушильне состоянии должна быть больше 2 000 kg/m3 и не должна   превышать 2 600 kg/m3. Плотность  легкого бетона в высушенном в сушильне состоянии должна быть  в граничных параметрах  для определенного класса по плотности. Плотность   тяжелого  бетона в высушенном в сушильне состоянии должна  быть больше  2 600 kg/m3. Когда  плотность  определена как  заданная величина   прилагается  толеранс от ± 100 kg/m3,если конечно не требуется   другое.

Реакция на огонь

Бетон, состоящий из естественных добавочных материалов, цемента, химических  добавок, минеральных добавок, волокон или других неорганических составляющих  материалов,  классифицируется  как Euro класс А1 и не требует  проведения  испытании. Согласно БДС EN 206:2014/NA:2015

Температура  бетонной смеси во время  работы в зимних условиях

При температуре  воздуха во время кладки   бетонной смеси между -3оС и +5оС, температура  бетонной  смеси не должна  быть ниже  +5 оС. Когда однако   используется  низкотермический  цемент, или количество  цемента в составе  бетона меньше  240 kg/m3, температура бетонной  смеси не должна быть ниже  +10 oC  или  температуры , предписанной  в проекте. При температуре  въздуха во время кладки бетонной смеси, ниже  −3 оС, температура  бетонной  смес не должна быть ниже   +10 оС  или ниже  температуры, предписанной в проекте. Если температура  въздуха во время  кладки  бетонной  смеси ниже  −8 оС, то температура  бетонной  смеси не должна быть  ниже  +15 оС или ниже температуры, предписанной в проекте.

Температура  бетона во время работы в летних условиях

При производстве  бетонной смеси в летних условиях при температуре  въздуха выше 30 оС  необходимо  предпринять меры ,с тем,чтобы  не допустить повышение  температуры бетонной  смеси выше 30 оС.

ЗАМЕЧАНИЕ: Температура бетонной  смеси  измеряется с помощью погружаемого  термометра на глубину, не меньше  100 mm. Обхват  термометра  должен быть  в рамках от −5 оС до +50 оС или  больше.

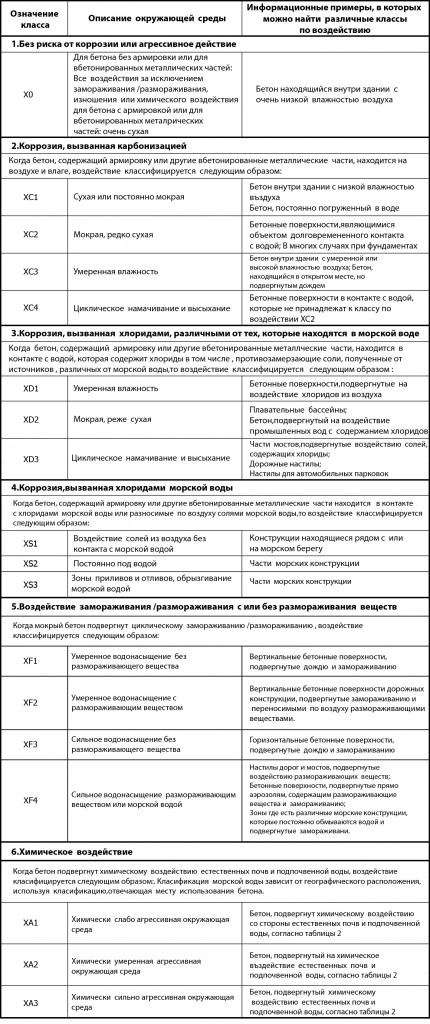

Воздействие на окружающую  среду это  те  химические и физическиуе  воздействия, которые не рассаматриваются   как нагрузки  в конструктивном проекте, но на которых  подвергнут  бетон и которые оказывают влияние на бетон или армировку  или на  вложенные  металлические  элементы.
